Линейные направляющие качения: обеспечение прецизионной точности позиционирования в портальных станках

В портальных станках, будь то системы лазерной резки, фрезерные центры с ЧПУ или измерительные машины, основная техническая задача заключается в перемещении массивной подвижной конструкции (портала) с сохранением высокой повторяемости и точности позиционирования. Основным препятствием здесь выступает инерция, вибрации и силы трения. Линейные направляющие качения решают эти проблемы за счет замены трения скольжения трением качения, что позволяет добиться плавного хода при минимальном усилии страгивания и исключить эффект «прерывистого движения» на малых скоростях.

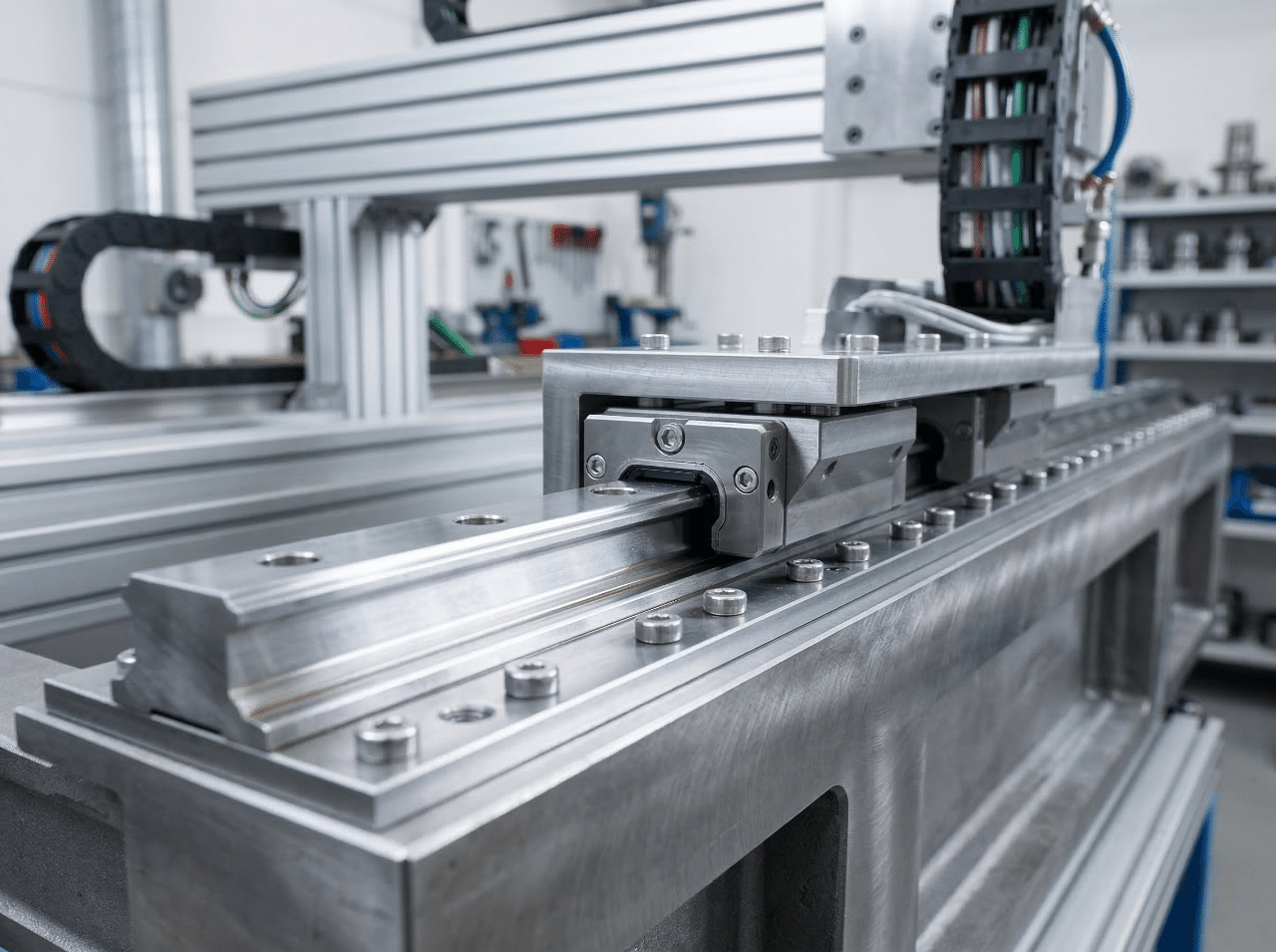

Основу системы составляет профильный рельс и каретка, внутри которой по замкнутым контурам циркулируют тела качения. В зависимости от типа этих тел — шариков или роликов — меняются эксплуатационные характеристики узла. Шариковые направляющие обеспечивают более высокую скорость перемещения и меньший уровень шума, что критично для легких порталов лазерных и плазменных станков. Роликовые системы за счет линейного пятна контакта обладают значительно большей жесткостью и грузоподъемностью, что делает их безальтернативным выбором для тяжелого фрезерного оборудования, где возникают высокие радиальные и моментные нагрузки.

При выборе компонентов необходимо учитывать следующие параметры:

• Статическая грузоподъемность — максимальная нагрузка, при которой не возникает пластической деформации тел качения.
• Динамическая грузоподъемность — параметр, определяющий расчетный ресурс направляющей при прохождении пути в 50 или 100 км.
• Допустимый момент нагрузки по осям — критично для консольных и портальных систем с широким вылетом инструмента.

Правильный выбор между шариком и роликом позволяет сбалансировать динамику станка и его способность противостоять деформациям под нагрузкой.

Точность позиционирования портала напрямую зависит от класса точности рельса. Производители выделяют несколько уровней: от нормального (N) до суперпрецизионного (SP) и ультрапрецизионного (UP). Различие заключается в допусках на параллельность опорных поверхностей каретки и рельса, а также в отклонении высоты и ширины узла. Для большинства портальных фрезеров стандартом является класс P (прецизионный) или H (высокий), обеспечивающий точность хода в пределах нескольких микрон на метр длины.

Однако сама по себе точность рельса не гарантирует отсутствие люфтов. Для их устранения используется система преднатяга (Preload). Это создание внутренних напряжений в каретке путем подбора тел качения большего диаметра, чем пространство между беговыми дорожками.

Основные типы преднатяга включают:

1. Z0 (без преднатяга) — для систем с минимальным трением, где нагрузки незначительны.
2. ZA (средний преднатяг) — оптимален для портальных станков, работающих с высокой инерцией и средними силами резания.
3. ZB (высокий преднатяг) — обеспечивает максимальную жесткость, необходимую для тяжелой черновой обработки сталей и чугуна.

Использование преднатяга увеличивает жесткость системы в 2–3 раза, что минимизирует вибрации инструмента и повышает качество чистовой поверхности.

В условиях промышленного производства направляющие подвергаются воздействию абразивной пыли, стружки и СОЖ. Попадание инородных частиц внутрь каретки приводит к ускоренному износу беговых дорожек и заклиниванию системы циркуляции. Стандартные каретки оснащаются торцевыми и боковыми уплотнениями, однако для работы в агрессивных средах требуются дополнительные защитные элементы.

Для обеспечения долговечности узла необходимо соблюдение ряда условий:

• Установка дополнительных скребков (Scrapers) для удаления крупной стружки с поверхности рельса.
• Использование защитных лент, закрывающих крепежные отверстия рельса, где может скапливаться мусор.
• Применение гофрозащиты портала для полной изоляции направляющих.
• Регулярная подача смазки через централизованную систему или пресс-масленки кареток.

Наличие качественных уплотнений и своевременная смазка позволяют увеличить интервалы между сервисным обслуживанием и предотвратить коррозию прецизионных поверхностей.

Прецизионность направляющих теряет смысл, если поверхность станины не подготовлена должным образом. Для портальных станков длиной более 2–3 метров критически важна прямолинейность и плоскостность посадочных мест. В идеальном случае станина должна пройти этап фрезерования и шлифования «за один установ» на крупногабаритном оборудовании.

При монтаже рельс должен прижиматься к базовому выступу станины с помощью прижимных планок или клиньев. Это гарантирует соосность параллельных рельсов портала и исключает их перекос, который ведет к «закусыванию» кареток и росту нагрузки на привода. Выверка параллельности рельсов по оси X проводится с помощью индикаторов часового типа или лазерных интерферометров с точностью до 0,01 мм на всей длине хода.

Линейные направляющие качения являются фундаментом механики портального станка. Достижение прецизионной точности возможно только при комплексном подходе: выборе соответствующего класса точности, настройке необходимого уровня преднатяга и обеспечении геометрической чистоты монтажных поверхностей. Для долговечной работы оборудования необходимо интегрировать автоматические системы смазки и многоступенчатую защиту от шлама, что в совокупности обеспечит стабильность параметров обработки на протяжении всего срока эксплуатации станка.
