Промышленная автоматика: какие устройства помогают контролировать оборудование и процессы

На производстве важно не только запустить оборудование, но и постоянно понимать, как оно работает: с какой скоростью движется линия, не перегревается ли двигатель, выдерживается ли давление, вовремя ли срабатывает защита. Без контроля часть проблем становится заметной только после брака, простоя или аварийной остановки. Промышленная автоматика помогает управлять процессами, снижать влияние человеческого фактора и быстрее реагировать на отклонения.

Под промышленной автоматикой обычно понимают набор устройств, которые собирают данные, передают сигналы, управляют исполнительными механизмами и защищают оборудование. Это не одно универсальное решение, а система из датчиков, контроллеров, реле, преобразователей, шкафов управления и панелей оператора. Чтобы выбрать подходящие компоненты, нужно понимать, какую задачу они выполняют в производственной цепочке.

Датчики — базовый элемент автоматизации. Они передают системе информацию о текущем состоянии процесса: есть ли заготовка на линии, достигнута ли нужная температура, не вышло ли давление за допустимые пределы. Без датчиков автоматика не может принимать корректные решения, потому что не получает данных с оборудования.

На производстве применяют разные типы датчиков. Индуктивные датчики определяют металлические объекты, оптические фиксируют наличие деталей на расстоянии, концевые выключатели контролируют положение механизмов. Датчики температуры, давления, уровня и расхода используются в системах нагрева, охлаждения, перекачки жидкостей, вентиляции и технологических линиях.

При выборе датчиков важно учитывать условия эксплуатации. В цехе может быть пыль, влага, вибрация, высокая температура, агрессивная среда или риск механических повреждений. Поэтому смотрят не только на тип сигнала, но и на степень защиты корпуса, диапазон измерений, точность, способ монтажа и совместимость с контроллером.

Программируемый логический контроллер отвечает за выполнение алгоритма. Он получает сигналы от датчиков, обрабатывает их и отправляет команды исполнительным устройствам. Например, контроллер может запускать двигатель, открывать клапан, останавливать конвейер, включать сигнализацию или менять режим работы линии.

Контроллер особенно нужен там, где процесс состоит из последовательных операций. Это может быть фасовочная линия, насосная станция, станок, система вентиляции, участок упаковки или оборудование для смешивания сырья. Вместо ручного контроля оператор задает параметры, а автоматика выполняет действия по заданной логике.

Перед подбором контроллера нужно описать технологический процесс. Важно понимать, сколько входных и выходных сигналов потребуется, будут ли аналоговые датчики, нужна ли связь с панелью оператора, частотными преобразователями или другими системами. Запас по входам и выходам лучше закладывать заранее, потому что со временем производство часто дорабатывают.

Не все задачи требуют сложного контроллера. Для простых операций используются реле, таймеры, контакторы, магнитные пускатели и автоматические выключатели. Они позволяют включать и отключать нагрузку, задавать задержку, защищать цепи от перегрузки и короткого замыкания.

Особое внимание уделяют защите электродвигателей. Для них применяют тепловые реле, автоматы защиты двигателя, устройства контроля фаз и пускозащитную аппаратуру. Это снижает риск выхода из строя при перегреве, перекосе фаз, заклинивании механизма или неправильном запуске.

На практике в системе управления могут использоваться такие устройства:

• автоматические выключатели для защиты электрических цепей;

• контакторы и пускатели для коммутации двигателей и силовых нагрузок;

• промежуточные реле для передачи сигналов между цепями управления;

• реле времени для задержек включения и отключения;

• устройства контроля фаз, напряжения, тока и температуры.

Такой набор помогает построить базовую систему управления и защиты даже без сложной программируемой автоматики. Для небольших станков, насосов, вентиляторов и отдельных механизмов этого часто достаточно.

Частотный преобразователь управляет скоростью вращения электродвигателя. Он нужен там, где оборудование не должно постоянно работать на одной скорости. Это актуально для насосов, вентиляторов, конвейеров, мешалок, компрессоров и других механизмов с электроприводом.

Главное преимущество частотного регулирования — более точное управление процессом. Например, насос может подавать жидкость не в режиме постоянного максимального расхода, а в соответствии с текущей потребностью. Вентилятор может менять производительность в зависимости от температуры или давления. Конвейер можно плавно запускать и останавливать, снижая рывки и нагрузку на механику.

При выборе частотного преобразователя учитывают мощность двигателя, тип нагрузки, питающее напряжение, условия установки и требования к управлению. Для тяжелых пусков нужен запас по току. Для пыльных или влажных помещений важна защита корпуса либо размещение в шкафу. Если преобразователь должен работать в общей системе, проверяют интерфейсы связи и совместимость с контроллером.

Панель оператора нужна для взаимодействия человека с системой. Через нее можно запускать оборудование, менять параметры, смотреть текущие значения, получать сообщения об ошибках и контролировать состояние линии. Это удобнее, чем управлять процессом только кнопками и лампами на шкафу.

На простых участках достаточно кнопочного поста с индикаторами. Для более сложных процессов используют сенсорные панели. На экране можно вывести температуру, давление, скорость, счетчик продукции, аварийные сообщения, режимы работы и сервисные параметры. Это ускоряет настройку и помогает оператору быстрее понять причину остановки.

Хорошая панель оператора не должна быть перегружена. На главном экране размещают только ключевые параметры, а дополнительные настройки выносят в отдельные разделы. Это снижает риск ошибки и упрощает обучение персонала.

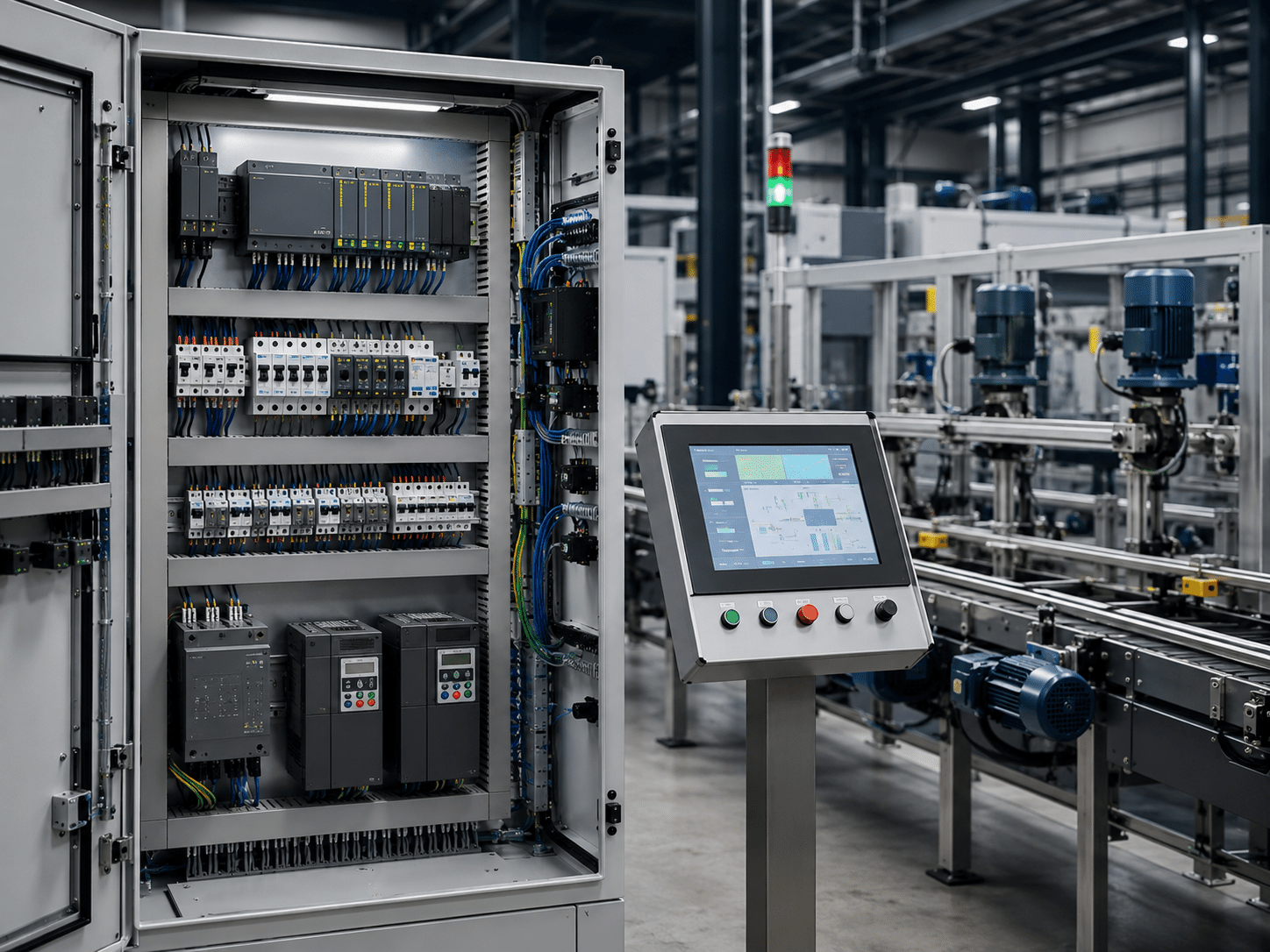

Шкаф управления — это место, где размещаются контроллеры, автоматы, реле, пускатели, преобразователи, клеммы, блоки питания и другие компоненты. От качества сборки шкафа зависит стабильность всей системы. Даже правильно подобранные устройства будут работать плохо, если нарушена разводка, нет защиты от перегрева или неудобен доступ для обслуживания.

При проектировании шкафа учитывают мощность оборудования, количество цепей, условия среды, способ охлаждения, запас места и требования безопасности. Важны маркировка проводов, аккуратное расположение клемм, разделение силовых и сигнальных цепей, наличие заземления и понятная схема.

Перед заказом шкафа управления стоит подготовить исходные данные:

• список оборудования, которым нужно управлять;

• количество двигателей, датчиков, клапанов и исполнительных механизмов;

• режимы работы и последовательность операций;

• требования к защите, аварийной остановке и сигнализации;

• условия установки: температура, пыль, влажность, вибрация.

Чем точнее описана задача, тем проще подобрать компоненты и избежать переделок после монтажа. Это особенно важно для производственных линий, где остановка оборудования напрямую влияет на сроки и себестоимость.

Выбор промышленной автоматики начинается не с покупки отдельных устройств, а с анализа процесса. Нужно определить, какие параметры необходимо контролировать, какие действия должны выполняться автоматически и какие риски нужно исключить. Для одного участка достаточно датчиков, реле и пускателей. Для другого потребуется контроллер, панель оператора, частотные преобразователи и полноценный шкаф управления.

Также важно учитывать перспективу развития. Если оборудование планируется расширять, лучше предусмотреть запас по входам, выходам, месту в шкафу и возможностям связи. Это дешевле, чем полностью менять систему через год после запуска.

Промышленная автоматика помогает сделать работу оборудования более предсказуемой и управляемой. Датчики дают данные, контроллеры обрабатывают сигналы, реле и защитные устройства обеспечивают безопасность, частотные преобразователи регулируют нагрузку, а панели оператора упрощают контроль. Когда эти элементы подобраны под конкретный процесс, предприятие получает меньше простоев, стабильное качество и более понятное управление производством.
