Промышленные кабельные цепи (кабелеукладчики) для подвижных узлов

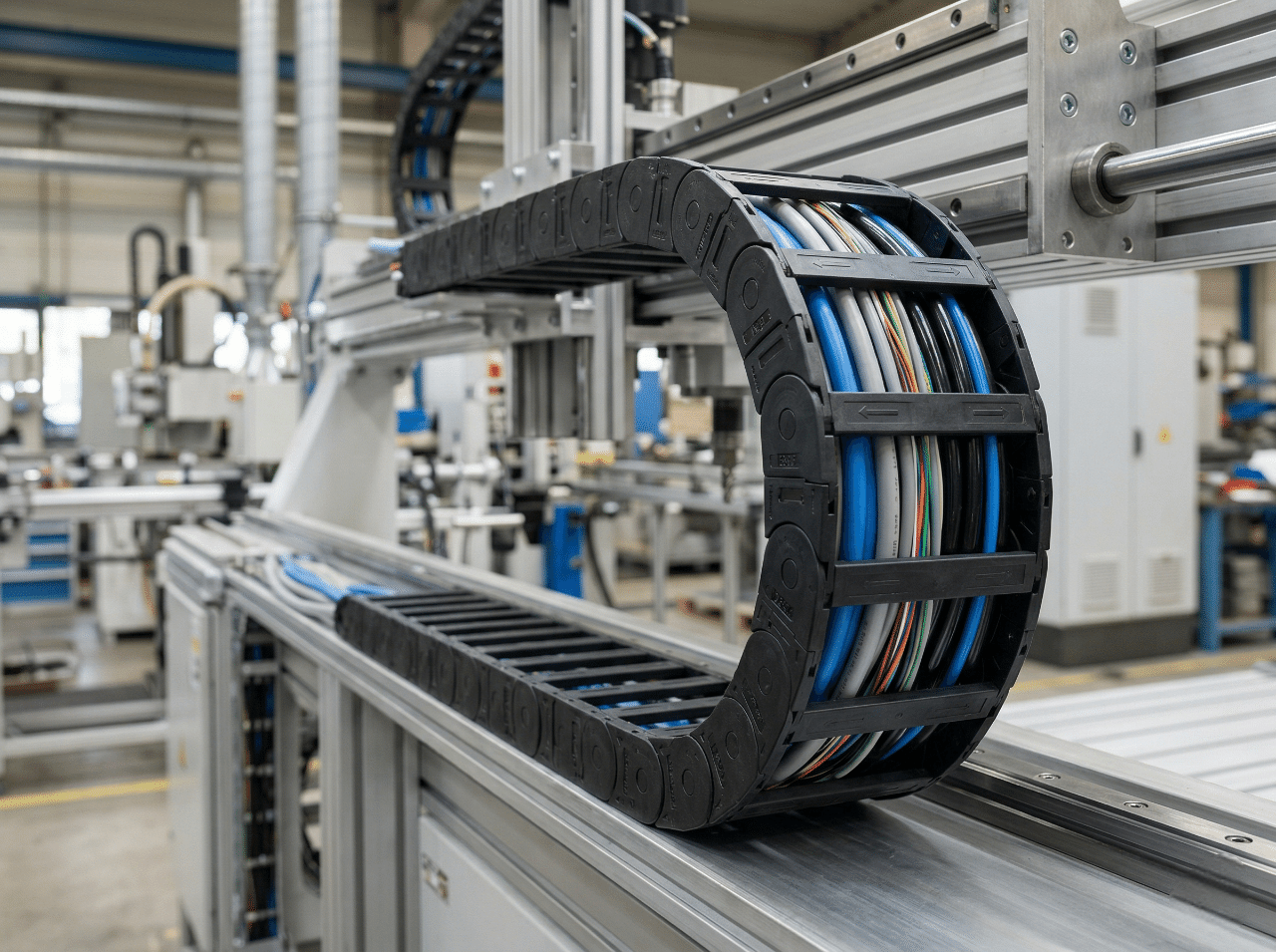

В современных станках и автоматизированных линиях подвижные узлы требуют бесперебойной подачи электроэнергии, сигналов и рабочих сред. Основная проблема заключается в том, что при постоянном перемещении кабели и шланги подвергаются интенсивному износу, перекручиванию и случайным зацепам за выступающие части механизмов. Кабельные цепи, или кабелеукладчики, решают эту задачу, создавая защищенный коридор для всех коммуникаций.

Главная функция цепи — это принудительное ограничение изгиба кабеля и принятие на себя всех механических нагрузок, возникающих при движении. Это предотвращает усталостное разрушение проводников и исключает риск внезапного обрыва линии. Правильно спроектированная система превращает хаотичный пучок проводов в упорядоченный инженерный узел, что упрощает обслуживание и повышает общую надежность оборудования.

Выбор материала напрямую зависит от условий, в которых работает оборудование, и веса кабельного пакета. Инженерные решения принято делить на три основные категории:

1. Пластиковые системы. Изготавливаются из армированного полиамида. Это наиболее универсальный вариант, отличающийся легкостью, тихим ходом и устойчивостью к коррозии. Они подходят для большинства задач в машиностроении и электронике, где важны высокие скорости перемещения.

2. Стальные системы. Выполняются из оцинкованной или нержавеющей стали. Такие цепи незаменимы в тяжелой промышленности, где на укладчик воздействуют экстремальные температуры, горячая металлическая стружка или требуется переносить шланги с очень большим весом.

3. Гибридные модели. Комбинируют стальные боковые звенья и пластиковые перемычки. Это позволяет получить высокую жесткость конструкции при меньшем общем весе, обеспечивая бережное соприкосновение с оболочками кабелей.

При подборе материала также учитывается химическая агрессивность среды. Для производств, связанных с нефтепереработкой или покраской, выбираются составы, устойчивые к разбуханию при контакте с агрессивными составами.

Основной технический критерий при выборе цепи — это обеспечение естественного радиуса изгиба для каждого кабеля в пакете. Если цепь будет сгибаться слишком круто, внутренние жилы кабелей начнут растягиваться и со временем лопнут. Напротив, слишком пологий изгиб неоправданно увеличивает габариты всей системы и требует больше свободного места вокруг станка.

Важным понятием является «свободная длина» — это участок цепи, который сохраняет горизонтальное положение без опоры и провисания. Если ход оборудования превышает возможности цепи по самонесущей способности, инженеры используют направляющие желоба. Они удерживают цепь от боковых смещений и обеспечивают плавное качение верхней ветви по нижней, что критично для систем с большой длиной хода.

Надежность системы зависит не только от внешней защиты, но и от того, как коммуникации расположены внутри звеньев. Хаотичная укладка приводит к трению кабелей друг об друга, перехлестам и повреждению оболочек.

Принципы грамотной компоновки кабельного пакета:

• Оставление обязательного зазора вокруг каждого кабеля, чтобы он мог свободно смещаться при изгибе цепи.

• Размещение наиболее тяжелых элементов (гидравлических шлангов, силовых кабелей) ближе к боковым стенкам для равномерного распределения веса.

• Использование вертикальных перегородок и горизонтальных полок для фиксации положения каждой линии.

• Физическое разделение силовых цепей и чувствительных сигнальных проводов для исключения электромагнитных наводок.

Такая структура гарантирует, что кабели будут двигаться по нейтральной линии изгиба, где механическое воздействие на них минимально. Это значительно снижает риск истирания изоляции и короткого замыкания.

В условиях сильного загрязнения, например, в деревообработке или на участках сварки, открытые цепи могут забиваться мусором. В таких случаях применяются полностью закрытые кабельные короба. Они защищают содержимое от пыли, искр и брызг расплавленного металла, обеспечивая при этом необходимую подвижность.

Для работы в чистых помещениях, характерных для производства микроэлектроники или фармацевтики, выпускаются цепи из специальных безэмиссионных пластиков. Они практически не выделяют микрочастиц при трении звеньев. Если же оборудование эксплуатируется на открытом воздухе, критически важной становится устойчивость материала к ультрафиолетовому излучению и низким температурам, при которых обычный пластик становится хрупким.

Долговечность кабелеукладчика часто ограничивается неправильной установкой. Одной из самых серьезных ошибок является жесткая фиксация кабелей внутри самой цепи. Это лишает их возможности компенсировать разницу длин между внутренним и внешним радиусом изгиба, что ведет к быстрому разрыву оболочки.

Основные правила монтажа для длительной эксплуатации:

1. Кабели фиксируются только на концах цепи с помощью специальных зажимов или гребенок.

2. Внутри цепи кабели должны лежать свободно, без натяжения и перекручивания.

3. Для подвижных систем необходимо использовать только специальные кабели, рассчитанные на многократные изгибы, а не стандартные провода для стационарной прокладки.

4. Цепь должна быть выровнена по оси движения, чтобы исключить боковой износ шарниров.

Соблюдение этих правил позволяет системе работать годами без вмешательства персонала. Использование специализированных кабелей класса High-Flex в сочетании с продуманной системой сепарации является наиболее эффективным способом защиты подвижных коммуникаций.

Промышленная кабельная цепь — это инвестиция в непрерывность производства. При выборе конкретной модели следует ориентироваться на вес кабельного пакета, динамику движения (скорость и ускорение) и внешние факторы среды. Использование готовых решений с установленными перегородками и правильно подобранными радиусами изгиба позволяет избежать внеплановых остановок оборудования и дорогостоящей замены поврежденных коммуникаций. В большинстве случаев оптимальным решением становится комбинация полиамидной цепи с внутренним разделением, что обеспечивает баланс между стоимостью, весом и надежностью узла.
