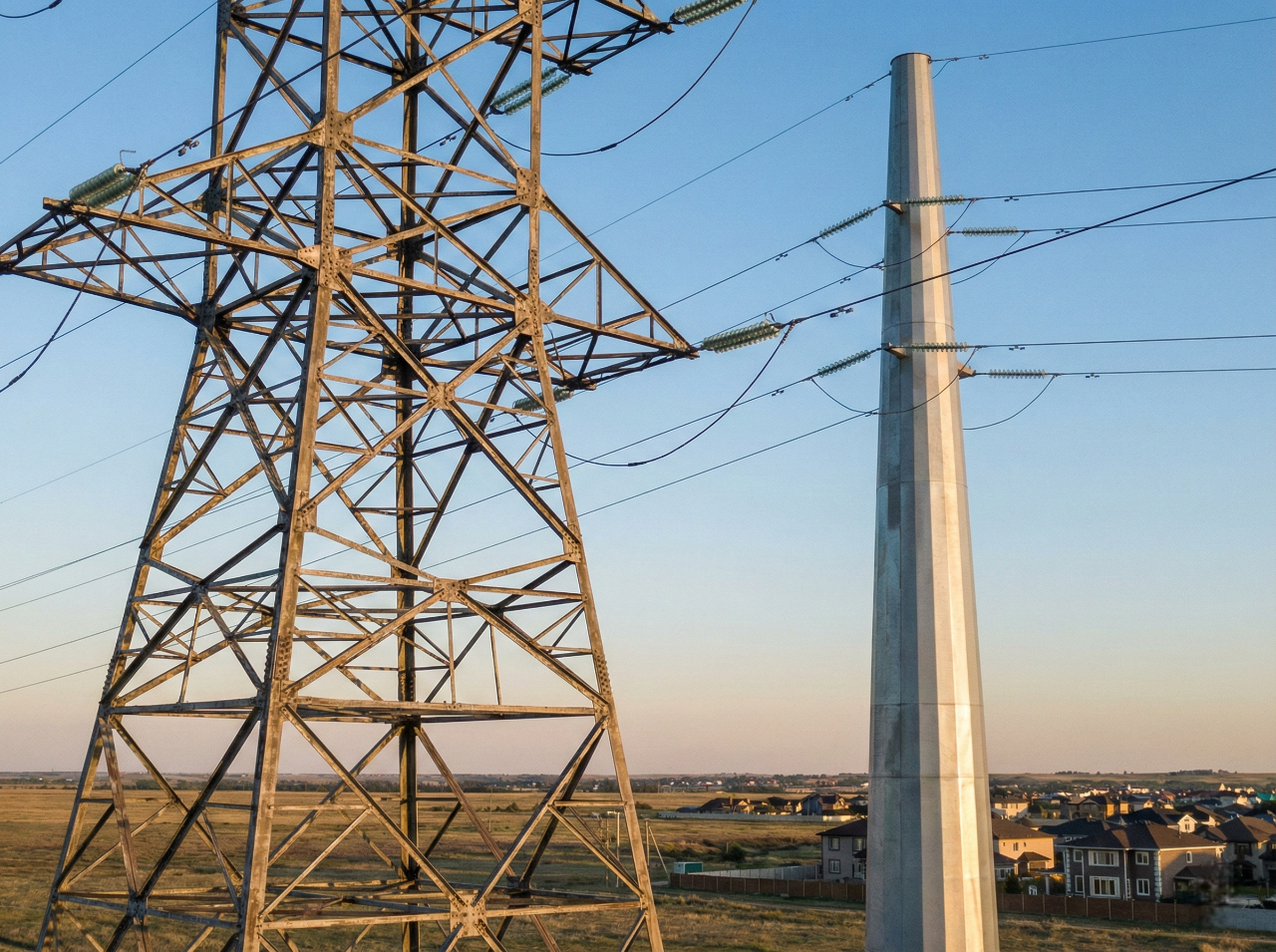

Решетчатые и многогранные опоры ЛЭП: технические характеристики и критерии выбора

Проектирование воздушных линий электропередачи (ВЛ) требует поиска баланса между капитальными затратами на строительство и долговечностью всей энергосистемы. Выбор типа несущих конструкций напрямую зависит от климатических условий региона, рельефа местности и доступности площадки для спецтехники. При расчете параметров важно учитывать не только напряжение линии (35–500 кВ и выше), но и специфику грунтов, а также ветровые и гололедные нагрузки. Прямая закупка опор и размещение заказов на изготовление металлоконструкций по заводским спецификациям осуществляются на предприятии https://www.ural-esk.ru/astana, что позволяет заказчикам работать напрямую с производителем. Такое взаимодействие обеспечивает контроль качества на всех этапах — от разработки чертежей КМД до горячего цинкования — и гарантирует соответствие изделий проектным нагрузкам без посреднических издержек.

Решетчатые опоры представляют собой пространственный каркас, собираемый из углового стального проката. Основным методом соединения элементов является болтовая сборка, реже — сварка отдельных секций в заводских условиях. Благодаря «сквозной» структуре такие конструкции обладают минимальной парусностью, что делает их незаменимыми в регионах с высокой ветровой активностью. Вес решетчатой опоры при равной несущей способности часто оказывается ниже веса железобетонных аналогов, что снижает давление на фундамент и позволяет использовать грибовидные подножники или винтовые сваи.

Основные эксплуатационные достоинства решетчатых конструкций:

• Компактность при транспортировке: опора доставляется на объект в виде пачек разобранного уголка, что позволяет использовать стандартные грузовые автомобили или вертолетную доставку в горные районы.

• Ремонтопригодность: в случае повреждения отдельных элементов (поясов или раскосов) их можно заменить без демонтажа всей опоры.

• Универсальность: геометрия решетки легко адаптируется под специфические условия трассы, включая переходы через инженерные сооружения и реки.

• Высокая жесткость при работе на кручение, что критично для анкерно-угловых позиций.

Использование решетчатого типа опор оправдано на магистральных линиях высокого напряжения, проходящих через ненаселенную местность или территории со сложной логистикой. Это наиболее экономически эффективный вариант для реализации масштабных проектов в энергетике.

Многогранные опоры (МГС) изготавливаются из листовой стали путем продольного изгиба и последующей автоматической сварки. Готовая стойка имеет форму усеченного конуса с числом граней от 8 до 16 и более. Такая форма обеспечивает высокую изгибную жесткость во всех направлениях. Соединение секций многогранных опор обычно выполняется телескопическим способом («труба в трубе») или с помощью фланцев, что значительно ускоряет процесс монтажа на объекте.

В отличие от решетчатых опор, многогранные конструкции имеют значительно меньшее основание. Это позволяет устанавливать их в узких технических коридорах, вдоль автомобильных дорог и в черте города, где стоимость отчуждения земли высока. Гладкая поверхность и современный дизайн МГС лучше вписываются в урбанистический ландшафт, не вызывая визуального отторжения. Кроме того, закрытый профиль конструкции защищает внутренние поверхности от прямого воздействия осадков, а отсутствие сотен болтовых соединений снижает риск ослабления конструкции в процессе эксплуатации.

При сравнении решетчатых и многогранных опор проектировщик должен ориентироваться на совокупность факторов, включая сроки монтажа и общую стоимость владения объектом. Ошибочно оценивать только цену за тонну металла; необходимо учитывать затраты на логистику, фундаменты и привлечение монтажных бригад.

Алгоритм выбора типа опоры строится на следующих критериях:

• Плотность застройки: в городских условиях и вблизи трасс приоритет отдается многогранным опорам из-за их компактности.

• Логистические возможности: для удаленных северных районов или болот выгоднее решетчатые опоры, которые можно доставить разобранными.

• Сроки строительства: многогранная опора собирается за 1.5–3 часа одним краном, в то время как сборка решетчатой конструкции может занимать 2–4 дня.

• Ударная вязкость и сталь: в регионах с температурой ниже -40°C используются специальные марки стали (например, С345), что легче реализовать в листовом прокате для многогранников.

• Тип фундамента: МГС требуют более массивных буронабивных фундаментов из-за высокого изгибающего момента в основании, в то время как решетчатые опоры распределяют нагрузку на четыре отдельные точки.

Данный перечень критериев позволяет оптимизировать смету проекта на этапе ТЭО, исключая использование избыточно дорогих или сложных в установке решений там, где возможна более простая альтернатива.

Срок службы стальных опор ЛЭП напрямую зависит от качества антикоррозийного покрытия. Единственным стандартом для энергетического строительства является горячее цинкование по ГОСТ 9.307-89. Процесс предполагает полное погружение готового изделия в ванну с расплавленным цинком при температуре около 450°C. В результате образуется железо-цинковый сплав, который обеспечивает не только барьерную, но и электрохимическую защиту металла. В отличие от лакокрасочных покрытий, цинк не требует обновления в течение 30–50 лет эксплуатации.

Контроль качества на заводе-изготовителе включает входную проверку металлопроката, ультразвуковую дефектоскопию сварных швов и проверку собираемости. Контрольная сборка фрагментов или целых опор на испытательном стенде является обязательным этапом для сложных анкерных конструкций. Это исключает риск обнаружения несоосности отверстий или деформаций при монтаже в полевых условиях, где исправление заводского брака стоит в десятки раз дороже.

Выбор между решетчатыми и многогранными опорами — это всегда компромисс между гибкостью логистики и скоростью монтажа. Решетчатые конструкции остаются эталоном для магистральных сетей большой протяженности, в то время как многогранные опоры доминируют в сегменте распределительных сетей 35–220 кВ и проектах с жесткими временными рамками. Итоговое решение должно базироваться на точном расчете ветровых зон и анализе стоимости земельных ресурсов на всем протяжении трассы ВЛ.
