Вибродиагностика и мониторинг состояния вращающегося оборудования

Внеплановый простой критически важного агрегата — насоса, компрессора или турбины — в условиях непрерывного производства обходится предприятию значительно дороже, чем плановое обслуживание. Вибрация является наиболее информативным параметром состояния вращающегося оборудования, так как любые механические изменения в узлах проявляются в изменении вибросигнала задолго до фактического разрушения детали. Вибродиагностика позволяет перейти от стратегии ремонта по регламенту (по наработке часов) к обслуживанию по фактическому состоянию. Это исключает замену еще пригодных узлов и позволяет планировать закупку запчастей и остановку линии заранее, минимизируя экономические потери.

Для объективной оценки состояния оборудования используются стандарты, которые устанавливают границы допустимых уровней вибрации в зависимости от мощности машины и типа фундамента. Основным измеряемым параметром является среднеквадратичное значение (СКЗ) виброскорости в диапазоне от 10 до 1000 Гц. Этот показатель отражает общую энергию вибрации и позволяет быстро классифицировать состояние агрегата как «хорошее», «допустимое», «нежелательное» или «недопустимое».

Однако одного значения СКЗ недостаточно для определения причины неисправности. Современная диагностика опирается на спектральный анализ, где общий сигнал раскладывается на составляющие частоты. Каждому механическому дефекту соответствует определенная частота или комбинация частот, что позволяет «увидеть» проблему без демонтажа корпуса. Например, превышение амплитуды на оборотной частоте указывает на дисбаланс ротора, а пики на кратных частотах — на проблемы с соосностью валов.

Диагностика позволяет идентифицировать до 90% распространенных механических проблем на ранних стадиях. Важно понимать, что каждый дефект имеет свой характерный «отпечаток» в спектре.

Для точной локализации неисправности эксперты используют набор инструментов анализа:

• Спектр виброускорения: наиболее эффективен для поиска дефектов подшипников качения на начальных стадиях (зарождение микротрещин).

• Огибающая высокочастотного сигнала: позволяет отсечь общий шум и сосредоточиться на периодических ударах, возникающих при прохождении тел качения по сколу на беговой дорожке.

• Фазовый анализ: используется для подтверждения расцентровки валов или определения жесткости фундамента (выявление «мягкой лапы»).

• Временная форма сигнала: помогает распознать ударные нагрузки и кратковременные процессы, которые сглаживаются при усреднении в спектре.

Использование данных методов в комплексе позволяет с точностью до конкретного узла определить характер проблемы, будь то износ зуба шестерни в редукторе или кавитация в насосном агрегате.

Стратегия вибромониторинга строится на основе анализа критичности оборудования. Для вспомогательных агрегатов, дублирующих друг друга, оправдано использование портативных сборщиков данных. Инженер обходит оборудование по графику (например, раз в месяц), снимает показания в контрольных точках и загружает их в базу данных для анализа трендов. Это бюджетное решение, позволяющее отслеживать постепенную деградацию узлов.

Для основного оборудования, выход из строя которого ведет к полной остановке завода или несет угрозу безопасности, необходимы стационарные системы онлайн-мониторинга. Датчики (пьезоэлектрические акселерометры) устанавливаются на подшипниковые опоры постоянно. Данные передаются в систему в режиме реального времени, что позволяет мгновенно зафиксировать скачок вибрации (например, при отрыве лопатки вентилятора) и подать сигнал на аварийный останов. Инвестиции в стационарные системы окупаются предотвращением одной крупной аварии.

Эффективность системы зависит не только от качества датчиков, но и от методологии сбора и интерпретации данных. Процесс развертывания вибромониторинга должен быть последовательным.

Рекомендуемая последовательность действий для технической службы:

1. Инвентаризация и классификация: выделение критического оборудования, поломка которого недопустима.

2. Определение контрольных точек: выбор мест установки датчиков на корпусах подшипников в трех направлениях (горизонталь, вертикаль, осевое направление).

3. Создание «базовой линии»: замеры на заведомо исправном оборудовании после ремонта или монтажа для фиксации эталонного спектра.

4. Установка порогов предупреждения и останова: расчет индивидуальных границ для каждой машины с учетом её мощности и режима работы.

5. Настройка периодичности: определение интервалов замеров, достаточных для фиксации динамики развития дефекта.

Последовательное выполнение этих шагов создает базу для прогнозной аналитики, когда инженер видит не просто рост вибрации, а понимает, через сколько недель дефект станет критическим.

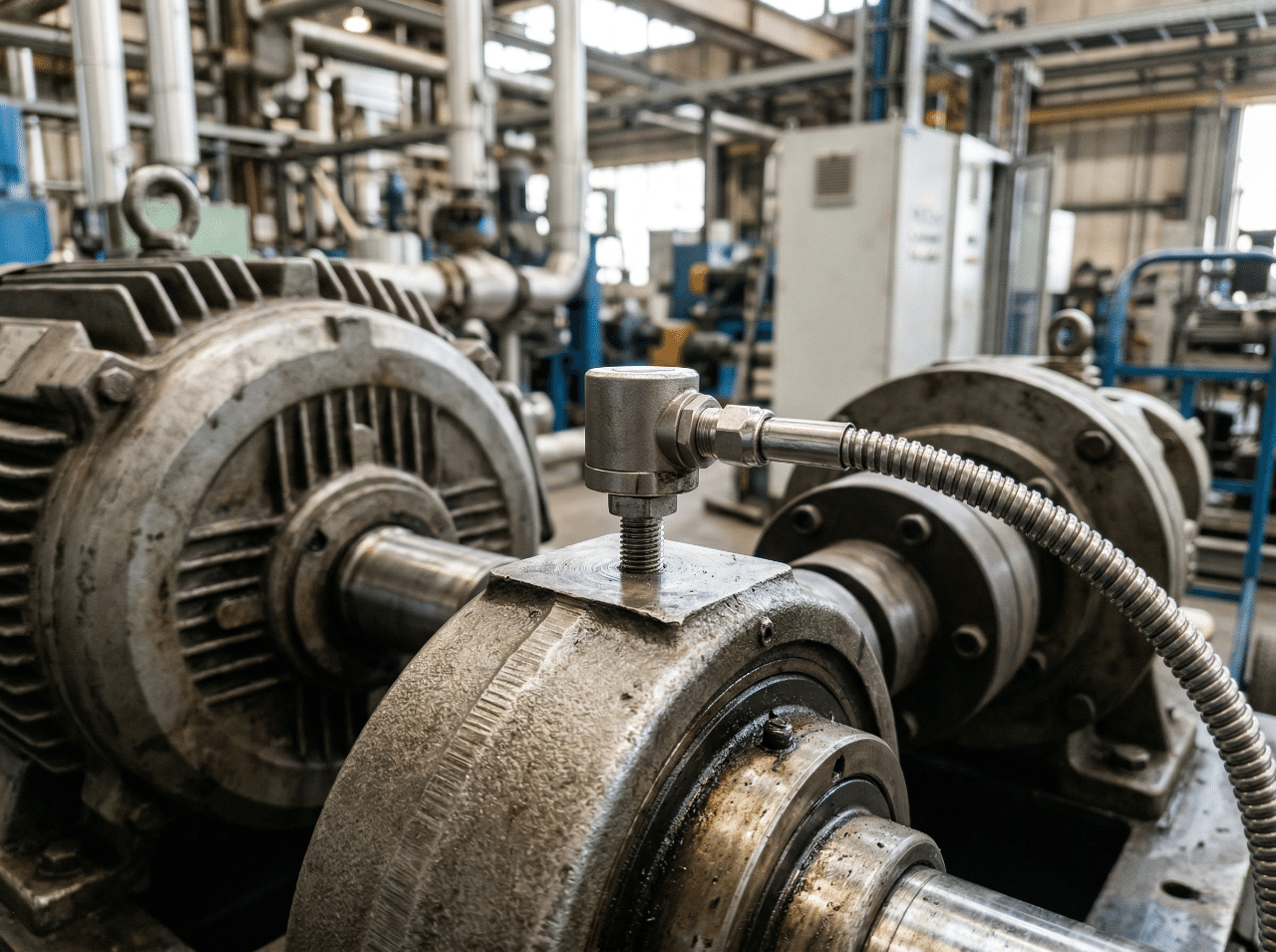

Точность данных критически зависит от способа крепления сенсора к поверхности. На высоких частотах (диагностика подшипников) малейший люфт в креплении вносит искажения, которые могут быть интерпретированы как ложный дефект. Оптимальным способом является установка на резьбовую шпильку (шпилечное крепление) к предварительно отфрезерованной площадке.

Для мобильного мониторинга чаще используются магнитные держатели. При их применении важно очищать поверхность от краски и грязи, а также обеспечивать плотное прилегание магнита. Использование ручных щупов (пин-сенсоров) допустимо только для грубой оценки низкочастотной вибрации, так как рука оператора неизбежно вносит погрешность и гасит высокочастотные составляющие, необходимые для анализа подшипников.

Внедрение вибродиагностики меняет подход к эксплуатации парка машин. Вместо аварийных авралов техническая служба получает возможность планировать работы. Основной результат выражается в увеличении межремонтного интервала и снижении затрат на запчасти. Анализ трендов позволяет эксплуатировать оборудование с контролируемым дефектом до момента планового останова производства, не рискуя целостностью агрегата.

Конечная цель мониторинга — создание цифрового архива состояний каждой единицы оборудования. Это позволяет не только чинить то, что сломалось, но и анализировать причины системных проблем (например, ошибки монтажа или некачественные комплектующие), исключая их повторение в будущем. Переход на вибромониторинг — это базовое условие для реализации концепции «Индустрии 4.0» в части обслуживания активов.
