АКРОН-01 ультразвуковые расходомеры с накладными датчиками

Расходомер АКРОН-01 предназначен для измерения расхода и количества звукопроводящих жидкостей, в том числе сточных вод, с низким содержанием газообразных включений в напорных трубопроводах систем водоснабжения и канализации.

Расходомер ультразвуковой АКРОН-01 зарегистрирован в Государственном Реестре средств измерений под № 20711-00 и может быть использован для любых учетных операций, в том числе коммерческих.

Принцип действия расходомера АКРОН-01 заключается в измерении разности времени прохождения ультразвуковой волны по потоку и против потока контролируемой жидкости, пересчете ее в мгновенное значение расхода с последующим интегрированием.

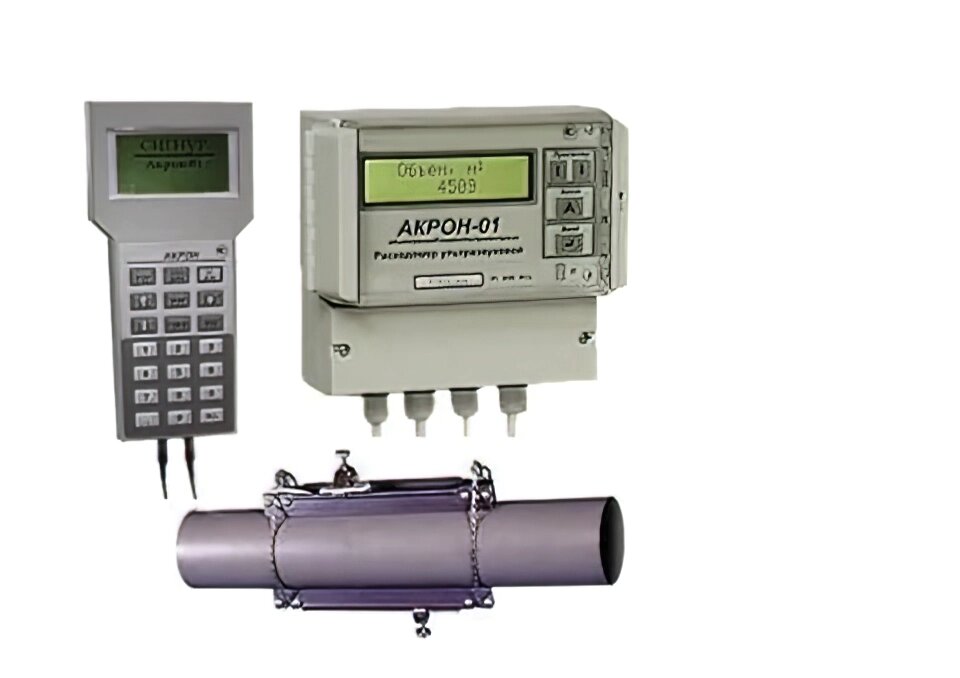

Расходомер ультразвуковой АКРОН-01 включает в себя первичный преобразователь ПП-1 и электронный блок БЭ-1, соединенные радиочастотным кабелем. ПП-1 состоит из двух ультразвуковых излучателей и устройства для их крепления на трубе. ПП-1 устанавливается на прямолинейном участке трубопровода на наружной поверхности, очищенной от грязи, краски и ржавчины.

Расходомер АКРОН-01 имеет жидкокристаллический дисплей, на который выводится следующая информация:

1. Текущие значения измеряемых величин:

— Объема протекающей жидкости (м3);
— мгновенного значения расхода (м3/ч);
— скорости потока;
— общего времени учета;

2. Дата и время;

3. Содержимое архивов:

— Почасового – 2500 записей (более 100 суток);
— посуточного – 2200 записей (более 6 лет);
— перерывов учета – 100 записей;

4. Индикация настройки акустического канала при монтаже;

5. Диагностические сообщения о неисправностях.

Расходомер АКРОН-01 имеет выходной сигнал: 0-5, 0-20 или 4-20 мА постоянного тока, определяющий прямо пропорциональную зависимость от измеряемого расхода. Возможен вывод информации на компьютер через встроенный интерфейс RS-232 или RS-485, а также через GSM-модем.
Диаметр условного прохода трубопровода, мм 40 — 2000
Верхние пределы диапазонов измеряемого расхода, м3/ч 8 — 40000
Основная погрешность, % (при длине прямолинейного участка трубопровода не менее 10Dу до места установки ПП-1 и не менее 5Dу — после места установки:

— При измерении объемного расхода ±1,5

— При измерении количества ±2

Температура, оС:

— Контролируемой среды -10 до +150

— Воздуха, окружающего БЭ-1 -20 до +50

Степень защиты от внешних воздействий оболочки ПП-1  и БЭ-1 – IP-65 по ГОСТ 14254.

Питание расходомера АКРОН-01 от сети переменного тока, В 220
Межповерочный интервал 2 года

Верхние пределы измеряемых расходов и ряд диаметров условного прохода трубопровода
