Расходомер с интегратором акустический ЭХО-р-02

  Расходомер ЭХО-р-02 предназначен для измерения объема (количества) протекающей жидкости, в том числе сточных вод, в открытых каналах шириной до 4-х и в безнапорных трубопроводах диаметром 100 мм и более с целью учета, в том числе коммерческого, в канализационных сетях, на очистных сооружениях, промышленных предприятиях.
   Кроме того, Расходомер ЭХО-р-02 может быть использован для автоматического контроля мгновенного расхода жидкости в открытых каналах и безнапорных трубопроводах.

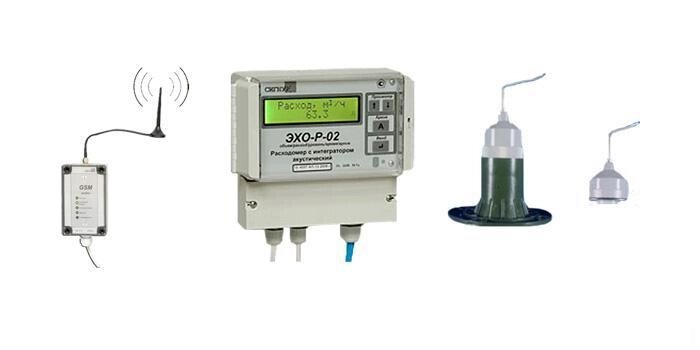

   Принцип действия расходомера ЭХО-р-02 заключается в бесконтактном измерении уровня жидкости, протекающей в водоводе, пересчете его в мгновенное значение расхода и последующем интегрировании. Расходомер ЭХО-р-02 включает в себя акустический преобразователь АП-11 (АП-13) и электронный блок ППИ-р.
   Выходной сигнал расходомера ЭХО-р-02 - показания жидкокристаллического дисплея.
   Дополнительно на дисплее ЭХО-р-02 может отображаться следующая информация:

• текущие значения измеряемых величин:

- Мгновенного значения расхода;
- уровня;
- времени работы;

• содержимое архивов расходомера

- Суточного – 2200 значений (более 6 лет);
- часового – 2500 значений (более 100 суток);
- перерывов учета – 100 значений

• диагностические сообщения о неисправностях.

   Расходомер ЭХО-р-02 имеет дополнительный выходной сигнал 0- 5, 0- 20, 4- 20 мА постоянного тока, который служит для индикации мгновенного значения расхода, возможность вывода информации на компьютер через встроенный интерфейс RS-232 или RS-485, а также релейные уставки сигнализации уровня заполнения водовода.
  При измерении расхода в открытых каналах акустический преобразователь устанавливается над лотком, при измерении расхода в безнапорных трубопроводах - помещается в специальный звуковод и соединяется кабелем длиной до 200 м с электронным блоком, который устанавливается в отапливаемом помещении.
  Градуировка расходомера ЭХО-р-02 осуществляется по документации на устройство лотка или водовода, представленной заказчиком. В случае отсутствия измерительных лотков в открытых водоводах специалисты фирмы могут разработать в соответствии с МИ 2406-97 документацию для их изготовления.
  Метрологическая поверка расходомера ЭХО-р-02 проводится один раз в два года.
Основная погрешность, % + 3
Выходной сигнал - показания ж/к- дисплея
Напряжение питания, В 220
Температура окружающего воздуха, оС:

• для акустического преобразователя -30 – +50
• для электронного блока от -20 до +50 оС

АП выпускается в пылеводозащищенном исполнении IP-64, ППИ – в исполнении IP-65 по ГОСТ 14254
