Выключатель защиты двигателя

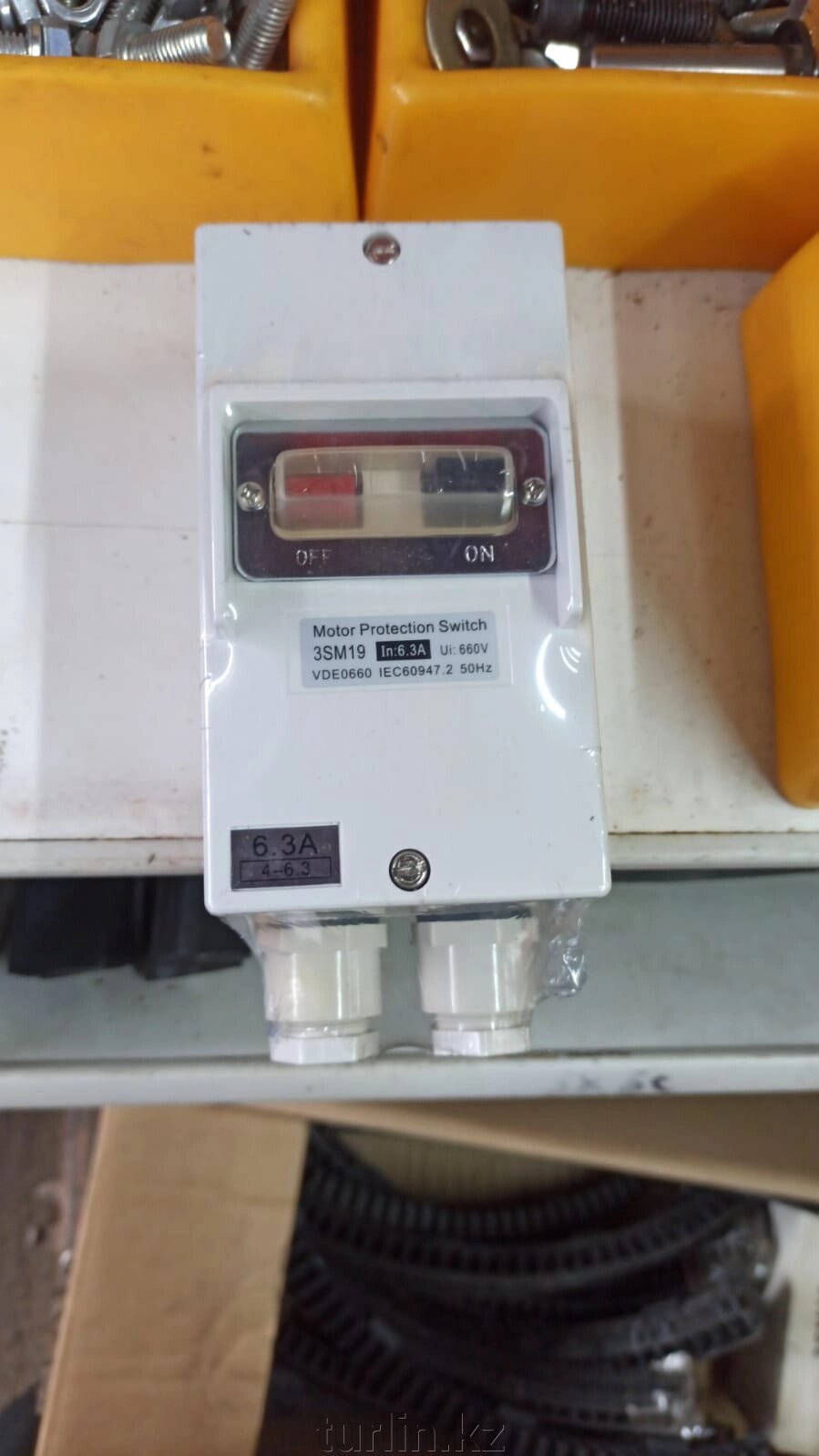

Автомат защиты электродвигателей M611 (3SM19) 4,0-6,3A, в корпусе.

Автоматические выключатели защиты электродвигателей серии M611 применяются для защиты электрических моторов от перекоса или обрыва фаз, заклинивания ротора а так же от перегрузок и токов короткого замыкания в цепях переменного тока до 660В и номинальными токами до 20А

Конструкция выключателя:

• Корпуса выполнен из термоустойчивой пластмассы и обеспечивает степень защиты IP55.
• Тепловая защита (от токовых перегрузок) и электромагнитная защита (от токов короткого замыкания).
• Наличие регулятора установки тока отключения.
• Комбинированные зажимы из посеребренной меди и анодированной стали для надежного контакта с проводниками.

Принцип работы:

• При работе в режиме защиты Автоматические выключатели защиты электродвигателей пропускают через себя электрический ток в зависимости от номинала соответствующего маркировке.
• В случае возникновения в электрической цепи перегрузки или короткого замыкания срабатывает механизм защиты, и автомат выключается.
• Тепловая защита работает следующим образом: ток, протекающий при длительной токовой перегрузке в защищаемой цепи, нагревает биметаллическую пластину, которая изгибается и толкает рычаг механизма расцепителя, цепь разрывается.
