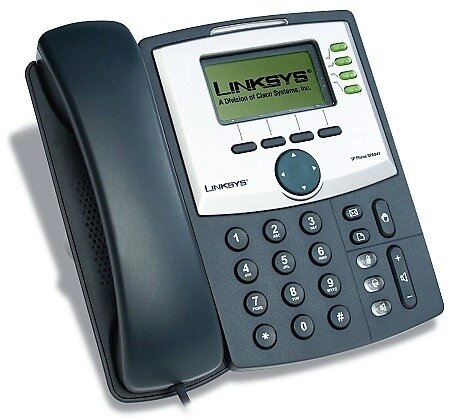

IP телефон Cisco Linksys SPA941 с блоком питания

IP телефон Cisco Linksys SPA941 - это многолинейный, легкий в использовании телефон с графическим монохромным LCD дисплеем с подсветкой и спикерфоном.
SPA941 IP-телефон идеален для применения с VoIP и IP-УАТС приложениями и может использовать от 2 до 4-х линии.

Стандартно SPA941 поддерживает 2 телефонных линии для двух одновременных вызовов и такие функции, как 3-х сторонняя связь, перевод звонка с оповещением и удержание вызова для ответа на входящий звонок. Линию можно сделать как уникальным внутренним номером, так и общим номером, выделенным для группы аппаратов. После модернизации программного обеспечения SPA941 сможет поддерживать до 4 линий.

Стильный и функциональный дизайн SPA941 позволяет использовать его в жилых домах, офисах, сервисных предприятиях и крупных IP-центрах. Linksys SPA941 имеет графический пиксельный дисплей, спикерфон и 2.5 мм разъем для гарнитуры. Оптимален для работы в составе телефонной системы IP-АТС Linksys SPA9000.

Настройка IP-телефона Linksys SPA941 производится с помощью браузера или с клавиатуры самого телефонного аппарата по голосовым подсказкам. Поддерживается обновление программного обеспечения (прошивки) IP-телефона с помощью браузера или протокола TFTP.

Настройка сетевого интерфейса

При наличии DHCP сервера IP адрес телефон получает автоматически. Однако для доступа к WEB интерфейсу и продолжению настройки необходимо знать полученный IP адрес. Для того чтобы узнать его:

• нажимаем кнопку Setup button (см. инструкцию к телефону);
• в списке выбираем раздел Network нажимаем select;
• ищем пункт Current. IP, значение в данной строке и есть ip адрес присвоенный телефону.

Теперь можно перейти в WEB интерфейс для настройки SIP.

При использовании статического IP адреса:

• нажимаем кнопку Setup button (см. инструкцию к телефону);
• списке выбираем раздел Network нажимаем select;
• выбираем раздел DHCP Enable, нажимаем edit, нажимаем Y\N и ОК;
• далее выбираем в раздел Non-DHCP IP address и нажимаем edit;
• вводим ip адрес используя клавишу «*» для знака «.».

Если вы ошиблись при вводе всей строки то нажмите clear для отмены, если вы ошиблись в вводе последнего символа, то нажмите del. Chr.

• после ввода ip адреса нажмите ОК;
• выбираем раздел Non-DHCP Subnet Mask и нажимаем Edit;
• аналогично предыдущему пункту заполняем значение маски подсети и нажимаем ОК;
• выбираем раздел Non-DHCP Default Route и нажимаем Edit;
• аналогично предыдущему пункту заполняем значение основного шлюза и нажимаем ОК;
• пункты Non-DHCP DNS1 (первичный DNS) и Non-DHCP DNS2 (вторичный DNS) настраиваются аналогично;
• после завершения всех настроек нажимаем SAVE.

Теперь можно перейти в WEB интерфейс для настройки SIP.

Настройка SIP

Открываем WEB браузер и в адресном поле вводим ip присвоенный оборудованию и нажмите клавишу Enter.

Далее нужно перейти в режим администратора с расширенными настройками, нажав на ссылку Admin Login, далее Advanced. В открывшемся окне выбираем закладку EXT1.

Технические характеристики IP-телефона Cisco Linksys SPA941

• Размеры (ширина x глубина x высота), мм: 195 x 160 x 180
• Вес, г: 976
• Параметры питания: локальное 5 В, 2.0 А , подается при помощи блока питания (входит в комплект)
• Дисплей:  с подсветкой 128x64, графический, монохромный, жидкокристаллический , дисплей поддерживает локализацию
• Средства управления: 4 клавиши переключения линий; 4 программируемых клавиши
• Спикерфон: Полнодуплексный спикерфон с акустическим подавлением эхо
• Интерфейс: Один RJ-45 10Base. T Ethernet порта, 2.5 мм порт для гарнитуры
• Разъем для подключения наушников: 2.5 мм порт для гарнитуры специальный порт для подключения наушников
• Поддержка кодеков: g. 723.1 (5.3K/6.3K), G. 729A, G. 711 (А-law и U-law), G. 726 (16/24/32/40 Кбит/с)
•  Поддержка протоколов сигнализации:  SIPv2
