Контакт дополнительный НЗ ДК22-01 DEKraft

 Описание

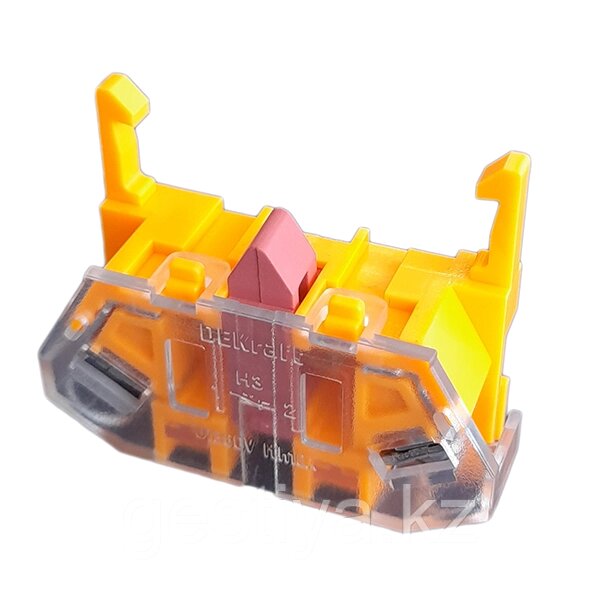

Нормально замкнутый  дополнительный контакт DEKraft  ДК22-01 используется с выключателями кнопочными серий ВК-22 и переключателями серии ПЕ-22.  Контакт устанавливается на управляющий элемент с правой или с левой стороны.
При установке нечетного количества дополнительных контактов на управляющий элемент с индикацией, необходимо использовать адаптер АД22-а и соединитель АД22-с (кроме выключателей кнопочных двойных серии ПЕ22). При установке четного количества контактов используются только соединители АД22-с (кроме выключателей кнопочных двойных серии ПЕ22).

Назначение

  Устанавливаются для расширения коммутационных возможностей кнопочных выключателей ВК-22 и переключателей ПЕ-22, в случаях, когда необходимы дополнительные гальванически развязанные между собой контактные группы, без применения промежуточных реле.

Принцип действия

  Дополнительные контактные  элементы устанавливаются путем защелкивания  соосно с уже установленными контактами с одной или двух сторон выключателя или переключателя. Контактная группа приводится в действие тем же толкателем, что и основная. Причем на одном толкателе может располагаться как НО контакт, так и НЗ.  Если контакт зеленого цвета, то он замыкающий (1з), красного цвета - размыкающий (1р). Подключение подводящих проводников производится винтовыми зажимами.

Работа:

• При нажатии на толкатель контакты толкателя замыкают или размыкают электрическую цепь как основного, так и дополнительного контакта.
• При нажатии на толкатель последний перемещается во фланце и нажимной шайбой перемещает траверсы с контактными мостиками, производя замыкание или размыкание контактов.
• При снятии нагрузки возврат толкателя в исходное положение происходит под действием возвратной пружины.

Преимущества дополнительных контактов ДК 22-01

• Электрическая износостойкость контактов выше в 2 раза, механическая износостойкость выше в 5 раз по сравнению с аналогами в том же ценовом сегменте.

• Слабая чувствительность устройств управления и сигнализации к колебаниям напряжения (±20% от номинала) позволяет использовать их в электрических цепях с нестабильным напряжением.

• Контактная группа красного цвета - размыкающая (1р); имеет хорошо читаемое обозначение типа контакта (НЗ).
• Антивандальное исполнение (высокая вибро- и ударостойкость) позволяет сохранить эргономичный внешний вид и функциональность устройств на протяжении всего срока службы.
