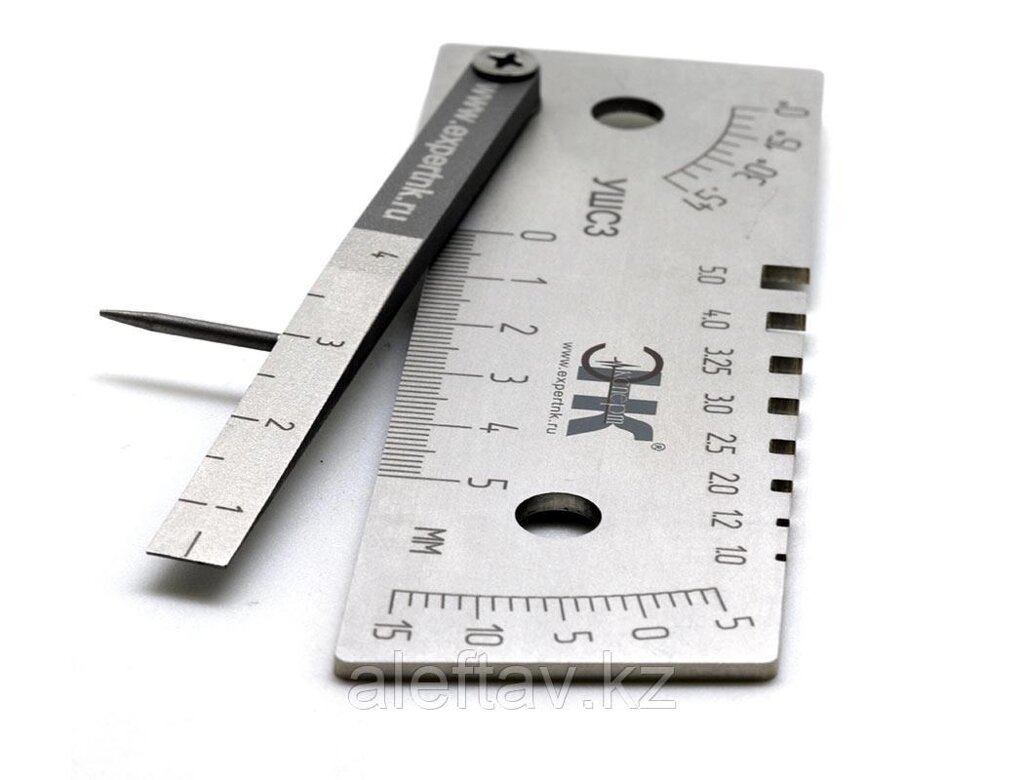

Универсальный шаблон сварщика УШС-3

Работаем только с юридическими лицами ТОО, ИП! Назначение. Универсальный шаблон сварщика УШС-3 используется для контроля качества сварных швов и позволяет определять параметры дефектов, таких как забоины, зазоры, притупления, углы скоса и превышения кромок. Наглядная инструкция по использованию шаблона УШС-3 представлена на схеме слева. Контролируемый параметр. Диапазон измерений. Допустимая погрешность. Углы разделки (скоса кромок)0 -45°±2,5°Смещение кромки0 - 15 мм±0,5 мм. Размер притупления и ширины шва (линейка)0 - 50 мм±0,15 мм. Высота усиления стыкового шва0 - 5 мм±0,5 мм. Глубина вогнутости шва0 - 15 мм±0,5 мм. Высота выпуклости шва0 - 5 мм±0,5 мм. Подрезы корня шва0 - 15 мм±0,5 мм. Глубина дефектов шва0 - 15 мм±0,5 мм. Высота дефектов шва0 - 5 мм±0,5 мм. Размеры зазоров1 - 4 мм±0,25 мм. Диаметр электродов1/1,2/2/2,5/3/3,25/4/5до 3 мм +0,1 ммот 3 до 3,25 мм +0,1 ммболее 3,25 мм +0,3 мм Контроль с использованием шаблона УШС-3 производится следующим образом: контроль глубины раковин, глубины забоин, превышение кромок глубины разделки стыка до корневого слоя и высоту усиления шва производят при установке шаблона УШС-3 поверхностью А на изделие, затем поворотом движка 2 вокруг оси указатель приводится в соприкосновение с измеряемой поверхностью. Результат показаний считывается против риски К по шкале Г. Контроль зазора производится введением движка 2 его клиновой частью в контролируемый зазор. Результат считывается по шкале И, нанесенной на движке. Контроль притупления и ширины шва производится при помощи линейки шаблона УШС-3 нанесенной на шкалу Е. Контроль углов скоса кромок производится при установке шаблона поверхностью Б на образующую изделия. Затем, поворотом движка 2 без зазора совместить его поверхность В с измеряемой поверхностью. Результат считывается по шкале Д против поверхности движка В. Определение диаметров проволоки при помощи шаблона УШС-3, производится с помощью пазов Ж.
