Характеристики
Описание
Изделие: Шестерня коническая
№ Чертежа 1277.02.310
Описание изделия: Поковка механически обработана на станках
Применение: Входит в сборку вала приводного
Назначение: Передача вращения привода.
Страна происхождения: Российская Федерация
Изделие изготовлено: Сталь 34ХН1М
И соответствует требованиям технологической документации
Изготовлена без использования импортных материалов
Масса изделия (нетто): 145 кг.

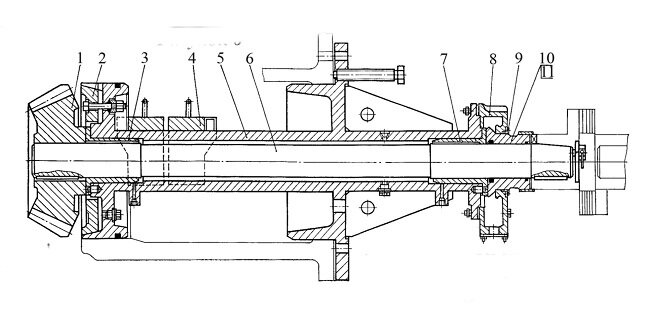

Шестерня коническая 1277.02.310/1277.02.310-1 входит в сборку вала приводного КМД-кСД-1750 1277.02.300-1 СБ, состоит из:
Поз.№ | Наименование | Обозначение/ Исполнение | Кол-во на сборочную единицу |
5 | Корпус привода | 1277.02.301-1 Сб | 1 |
1 | Шестерня коническая | 1277.02.310 1277.02.310-1 | 1 |
3 | Втулка передняя | 1277.02.324 | 1 |
6 | Вал | 1277.02.312 1262.02.04 | 1 |
7 | Втулка задняя | 1277.02.325 | 1 |
8 | Маслосборник | 1277.02.319 | 1 |
9 | Фланец | 1277.02.321-1 | 1 |
10 | Диск упорный | 1277.02.315 | 1 |
11 | Полухомут | 1277.02.317 | 1 |
