Витая пара − вид кабеля связи, который может состоять из одной или нескольких пар изолированных проводов, скрученных между собой и сверху покрыт оболочкой из пластика, которая в свою очередь может быть разного типа, в зависимости от назначения кабеля. Благодаря своей дешевизне и лёгкости монтажа, является самым распространённым решением для построения проводных локальных сетей Ethernet, замкнутых видео систем и др. Можно встретить аналогичные по значению названия витой пары: сетевой кабель, Lan кабель.

Существуют три основных типа оболочки кабеля:

• Витая пара для прокладки внутри помещений. Она имеет очень гибкую изоляцию в основном серого цвета и хорошо подходит для укладки по сложным лабиринтам различных помещений.
• Витая пара для уличной прокладки. Изоляция черного цвета, очень жесткая и не поддается воздействию внешних факторов, таких как солнечная радиация, вода, мороз и т. д.
• Витая пара для уличной прокладки, с возможностью переброса и натяжки её по воздуху (например между домами). К изоляции этого кабеля припаян стальной корд в изоляции, который выполняет несущую функцию.

По степени защиты витая пара бывает следующих видов:

• UTP — неэкранированная витая пара − не имеет защитный экран;
• FTP — фольгированная витая пара − общий фольгированный экран;
• STP — экранированная витая пара − экранирована каждая пара и общий экран на весь кабель;
• S/FTP — фольгированная экранированная витая пара − внешний экран медь, а каждая пара в фольге;
• U/STP — незащищенная экранированная витая пара − без общего экрана, но каждая пара в фольге;
• SF/UTP — защищенная экранированная витая пара − двойной внешний экран;

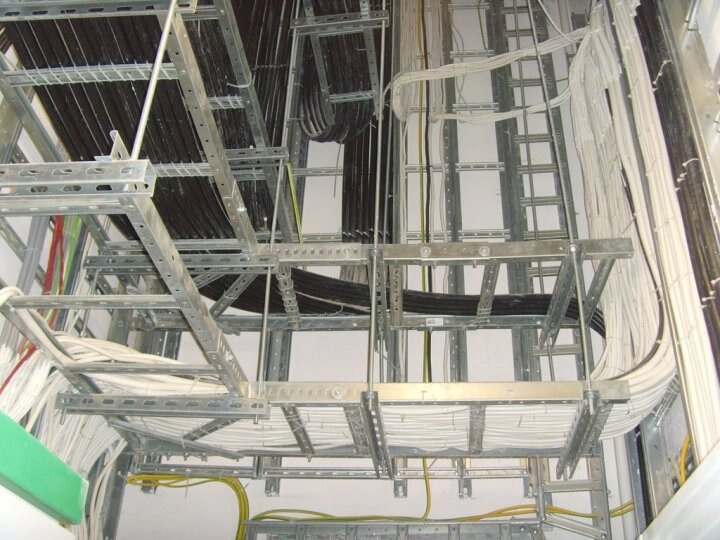

Экранирование уменьшает влияние внешних помех. В зависимости от проводника − кабель бывает одно и многожильный. Кабель состоящий из нескольких жил намного мягче и эластичней. Его в основном применяют для изготовления патч-кордов. Одножильный, в свою очередь, используют для прокладки трас, магистралей. Его толстые жилы бысро ломаются при частом сгибании, но зато хорошо подходят для подключения к различным розеткам.

В зависимости от скорости передачи данных витая пара делится на 7 категорий. Наиболее широкое примениние получил кабель категории 5е. При использовании 2-х пар можно получить скорость 100Мб/с, а при использовании 4-х пар 1000Мб/с.

Каждая отдельно взятая витая пара должна иметь волновое сопротивление 100±15Ом и все соединения необходимо производить специальными коннекторами, поэтому различные скрутки кабеля недопустимы.

Существует две основные схемы обжима кабеля:

• прямой патч-корд - для соединения порта сетевой платы и порта коммутатора (свитч, роутер);
• перекрестный патч-корд - для соединения напрямую двух сетевых плат разных компьютеров;

Хотя все современное сетевое оборудование поддерживает подключение различным способом и автоматически переключает порты под конкретный кабель.
