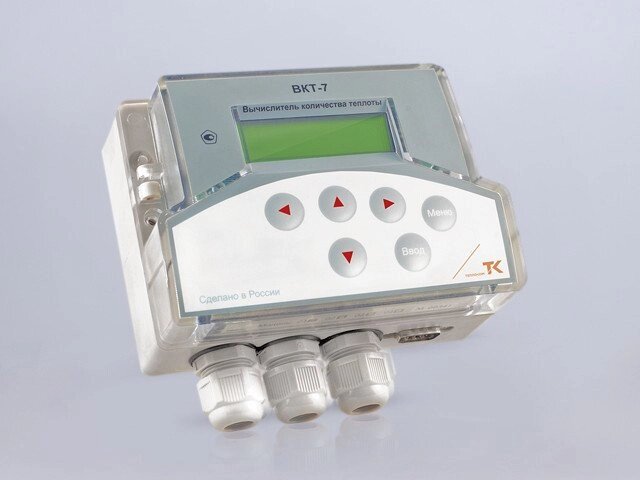

Тепловычислитель ВКТ 7

Тепловычислитель ВКТ 7

• Выпускаются 5 моделей ВКТ-7, имеющие следующие возможности:



  Возможности \ Модель		01	02	03	04	04P
  Число подключаемых датчиков:	объема	4	4	6	6	6
  	температуры	2	2	5	5	5
  	давления	–	–	–	4	5
  Контроль питания сетевых датчиков расхода		–	+	+	+	+
  Доп. дискретные сигналы: один входной и два выходных *		–	+	+	+	+
  Расчетный ресурс встроенной батареи, лет		5	12	12	12	12
  Дополнительная батарея *
  Интерфейс RS485 *
  Примечания: * – по отдельному заказу;



  В модели 01 и 02 ТВ2 содержит только один трубопровод. В модели 03 и 04 измеряется температура: воды ГВС системы ТВ1, воздуха либо холодной воды. В модели 04Р возможно использование дополнительного датчика давления в трубопроводе 3 ТВ1.

  Функциональные возможности
• Настройка на условия применения с лицевой панели.
• Защита от несанкционированного вмешательства в работу.
• Выбор практически любой типовой схемы расположения трех водосчетчиков в каждой из систем ТВ1 и ТВ2.
• Выбор практически любой типовой формулы вычислений общего теплопотребления в каждой из систем ТВ1 и ТВ2.
• Просмотр архивов с лицевой панели ВКТ-7.
• Настройка даты окончания отчетного месяца в месячном архиве.
• Контроль и выбор алгоритма учета при отключении сетевого питания водосчетчиков.
• Контроль и выбор алгоритма учета при срабатывании уставок на среднечасовой расход воды в трубопроводах системы.
• Контроль и выбор алгоритма учета при срабатывании уставок на небаланс масс воды в трубопроводах системы.
• Контроль и выбор алгоритма учета при отрицательных слагаемых формулы вычисления общего теплопотребления системы.
• Возможность переключения учета на летний режим теплопотребления.
• Возможность измерений давления воды в трубопроводах системы.
• Возможность измерений температуры холодной воды.
• Настройка интервала времени при печати отчета на принтере.
• Настройка интервала времени при копировании архива в НП (накопительный пульт).
• Дополнительная батарея для питания ультразвуковых расходомеров.
• Дополнительные сигналы:
  • счетный импульсный вход для подключения электросчетчика или водосчетчика;
  • вход сигнализации (охранная, пожарная и т. Д.);
  • телеметрический выход – формирование импульсного сигнала при превышении выбранной величины заданного значения;
  • выход ALARM – вывод диагностируемых ситуаций на внешний индикатор.

Приведенная погрешность показаний давления не более ± 0,25 %.

Межповерочный интервал 4 года.

Подключаемые датчики

Однотипные термопреобразователи сопротивления: 100П, Pt100, 100М, 500П и Pt500.

Преобразователи объема с импульсным выходом: пассивным – до 16 Гц и потенциальным – до 1000 Гц. Цена импульса: 0,0001 – 10000 литров.

Преобразователи избыточного давления с сигналом 4-20 мА.

Абсолютная погрешность показаний не более:

разности температур ± 0,03 °С; температуры ± 0,1 °С; объема ± 1 ед. мл. разряда показаний. Регистрация показаний результатов измерений

Тепловычислитель ВКТ-7 архивирует 1152 часовых, 128 суточных и 32 месячные записи и итоговые показания результатов измерений и диагностики параметров теплоснабжения.

Вывод текущих и архивных показаний обеспечивается на двухстрочном табло.

Метрологические характеристики

Относительная погрешность показаний не более:

тепловой энергии ± (0,1 + 3/Δt)%; массы ± 0,1 %; времени ± 0,01 %.
