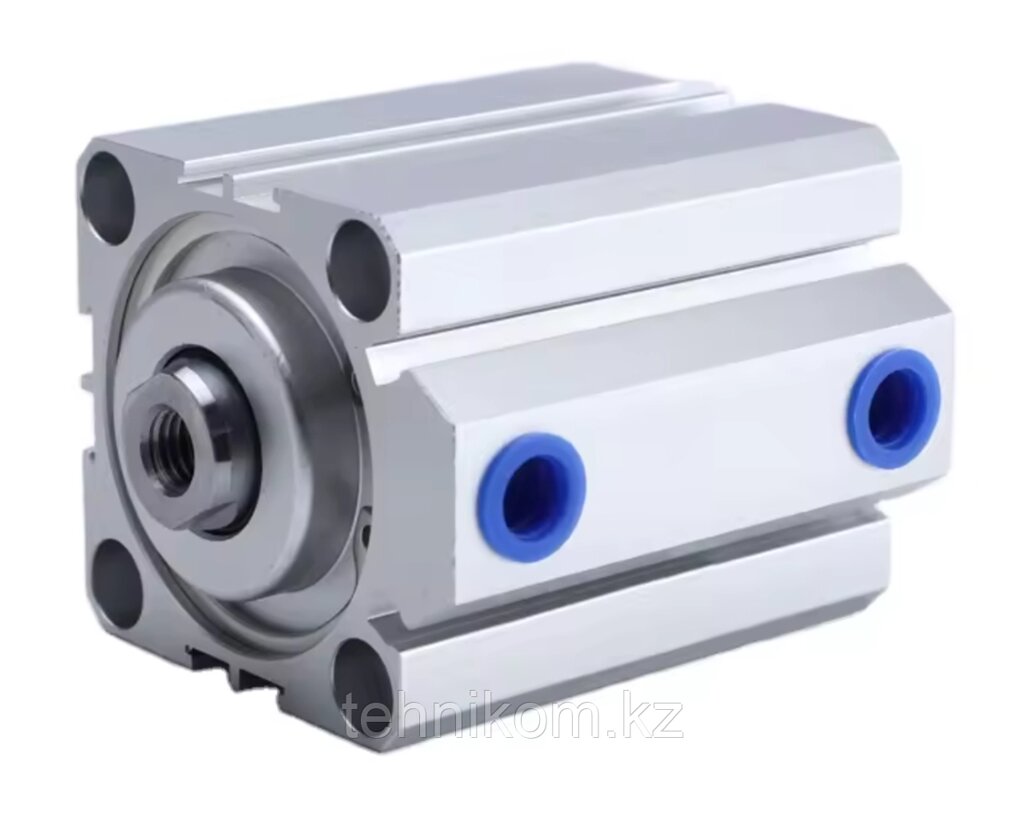

Компактный пневмоцилиндр SDA серия

Это современное устройство, специально разработанное для промышленных задач, где важны точность, компактность и надежность. Эти цилиндры широко используются в автоматизированных системах управления, производственных линиях и других промышленных установках, требующих точного и контролируемого движения .

Описание устройства

Двусторонний пневмоцилиндр серии представляет собой компактное устройство двустороннего действия с односторонним штоком. Основным преимуществом данной серии является её способность работать в ограниченных пространствах, что делает эти цилиндры идеальным решением для сложных и компактных механизмов. Корпус цилиндра выполнен из высококачественного алюминиевого сплава, который проходит процедуру прокатки и анодирования для повышения износостойкости и долговечности.

Параметры работы устройства

Пневматический силовой цилиндр характеризуются широким диапазоном рабочих параметров, что позволяет ему эффективно выполнять задачи в самых различных условиях.

• Диаметр поршня варьируется от 12 до 125 мм, что обеспечивает выбор нужного размера под конкретные требования.
• Максимальная длина хода составляет до 200 мм, что позволяет использовать цилиндры для выполнения различных движений с высокой точностью.
• Устройство рассчитано на работу при давлении до 1,5 МПа, что обеспечивает его надежность даже при высоких нагрузках.
• Температурный диапазон работы от -5 до +70 градусов Цельсия позволяет использовать цилиндры в различных климатических условиях.
• Скорость движения штока варьируется от 30 до 500 мм/сек, обеспечивая высокую производительность.

Цикл работы

Компактный пневмоцилиндр функционирует по принципу двустороннего действия. Это означает, что рабочий цикл включает два движения: прямое и обратное. При подаче сжатого воздуха в одну из камер цилиндра происходит движение штока в одном направлении, а при подаче воздуха в противоположную камеру — в другом. Такая конструкция позволяет точно контролировать движения и гарантировать повторяемость операций с минимальными отклонениями.

Виды конструкций

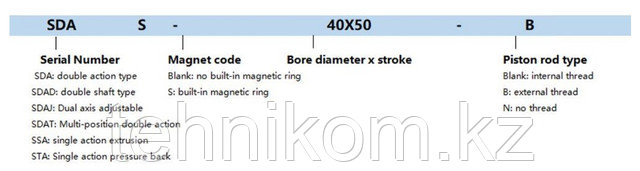

Серия SDA включает несколько вариантов исполнения, каждый из которых предназначен для определённых задач:

• Стандартная версия SDA — цилиндры двустороннего действия с односторонним штоком, универсальное решение для большинства задач.
• SSA — цилиндры одностороннего действия с пружиной в штоковой полости, которые автоматически возвращаются в исходное положение после окончания движения.
• STA — односторонние цилиндры с пружиной в бесштоковой полости, используются в приложениях, где необходимо обеспечить быстрое возвратное движение.
• SDAD — цилиндры с проходным штоком, позволяющие выполнять движения в обе стороны с одинаковой скоростью и силой.
• SDAJ — модели с возможностью регулировки хода, что позволяет точно настроить длину движения под конкретные задачи.

Применение

Комплект пневмоцилиндра широко применяются в различных отраслях промышленности, включая:

• Автоматизация производственных процессов — для управления движением деталей на сборочных линиях, прессах и других механизмах.
• Упаковочные машины — для точного и быстрого перемещения упаковочных материалов и готовой продукции.
• Робототехника — для выполнения манипуляций, требующих высокой точности и повторяемости движений.
• Автомобильная промышленность — для работы в различных системах управления и контроля, таких как тормозные системы, подвеска и прочие узлы.

Типы используемых материалов

Корпус пневмоцилиндров изготовлен из алюминиевого сплава, который обеспечивает лёгкость конструкции и высокую прочность. Для повышения износостойкости и увеличения срока службы цилиндры подвергаются анодированию, что обеспечивает дополнительную защиту от коррозии и механических повреждений. Уплотнительные элементы выполнены из материалов, устойчивых к агрессивным средам и высокому давлению, что гарантирует долговечность и стабильность работы устройства.
В целом, пневмоцилиндры серии SDA — это высококачественные устройства, сочетающие в себе надёжность, компактность и универсальность. Они подходят для решения широкого круга задач в различных промышленных отраслях, обеспечивая высокую точность и эффективность выполнения операций.
