Описание

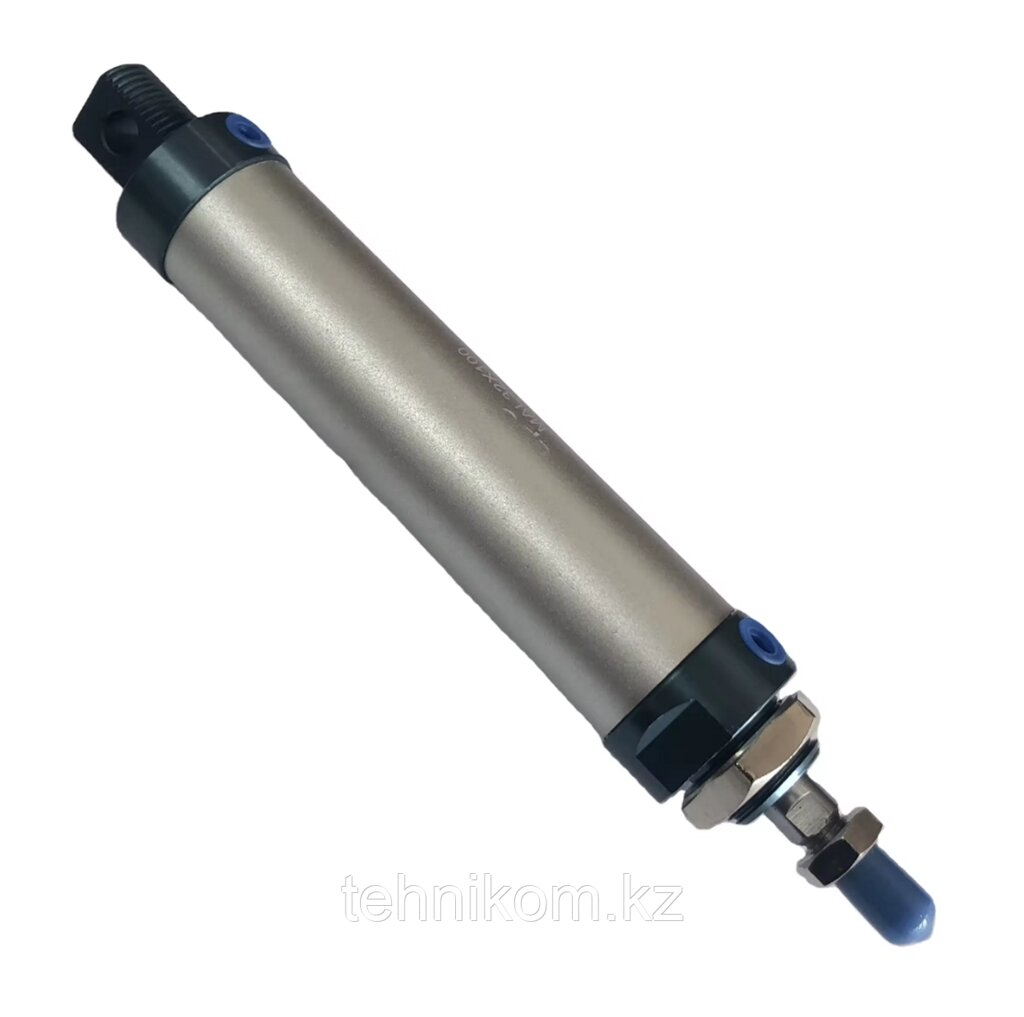

Это компактные и надежные устройства, предназначенные для преобразования энергии сжатого воздуха в механическое линейное перемещение. Эти цилиндры используются в различных пневматических системах для автоматизации процессов, таких как зажим, фиксация, блокировка и позиционирование различных механизмов. Благодаря алюминиевому корпусу и продуманной конструкции, пневмоцилиндры MAL обеспечивают длительную эксплуатацию даже в условиях интенсивной работы .
Параметры работы устройства
Двухсторонний пневмоцилиндр MAL работает в широком диапазоне скоростей, от 50 до 800 мм/с, что позволяет ему адаптироваться под различные производственные задачи. Рабочее давление варьируется от 0.1 до 0.9 МПа, что делает их универсальными для использования в различных пневматических системах. Максимальное давление, которое выдерживает пневмоцилиндр двухстороннего действия, составляет 1.35 МПа, что подчеркивает его надежность и устойчивость к нагрузкам.
| Размер отверстия (мм) | 20 | 25 | 32 | 40 | |
| Тип действия | MSAL, MTAL | Одинарного действия | |||
| Другие | Двойного действия | ||||
| Рабочая среда | Воздух (фильтруется фильтрующим элементом 40 мкм) | ||||
| Рабочее давление | Двойного действия | 0.1~1.0MPa (15~145Psi) (1.0~10.0bar) | |||
| Одинарного действия | 0.2~1.0MPa (28~145Psi) (2.0~10.0bar) | ||||
| Испытательное давление | 1.5MPa (215Psi) (15bar) | ||||
| Температура °C | -20~70 | ||||
| Диапазон скоростей | Двойного действия: 30~800 Одинарного действия: 50~800 | ||||
| Диапазон допуска хода | 0~150+10.0 >150+10.4 | ||||
| Тип | Буфер | ||||
| Размер порта ① | 1/8" | 1/4" | |||
① Доступны резьба PT, резьба NPT и резьба G.
Цикл работы
Круглый пневмоцилиндр MAL выполнен в исполнении двухстороннего действия, что означает, что он может выполнять работу как в прямом, так и в обратном направлении. Это обеспечивает более гибкое управление процессом и позволяет использовать устройство в различных схемах пневматических систем. Односторонний шток цилиндра обеспечивает высокую точность и стабильность работы, что особенно важно при выполнении задач, требующих строгого контроля перемещений.
Виды конструкций

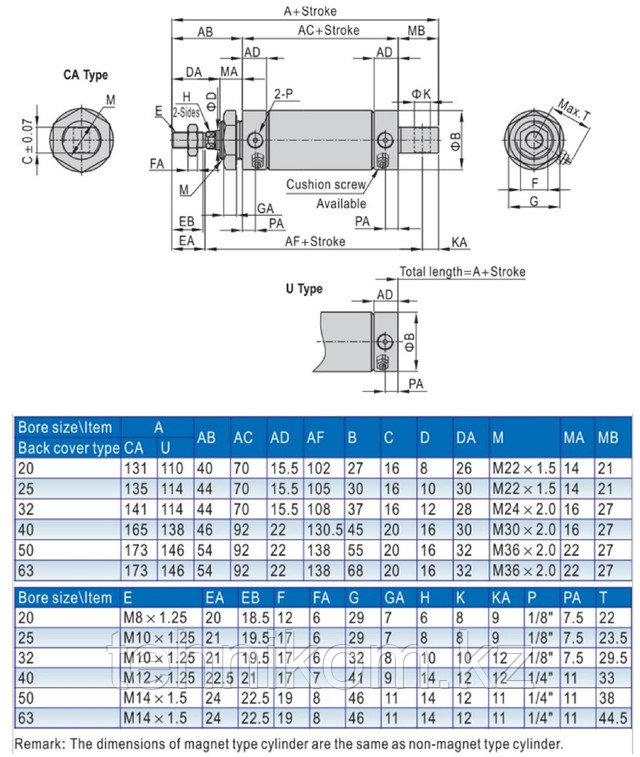

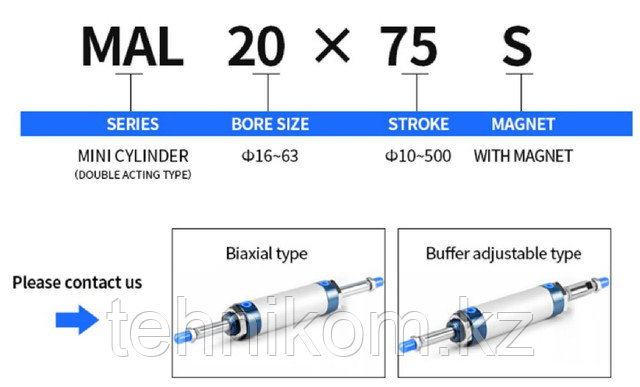

Пневмоцилиндры MAL представлены в нескольких модификациях, которые различаются по диаметру поршня и рабочему ходу штока. Стандартные диаметры поршня варьируются от 16 до 40 мм, а рабочий ход цилиндра может достигать 1000 мм. Это позволяет подобрать оптимальную конфигурацию для выполнения конкретных производственных задач. Цилиндры могут быть оборудованы магнитом для использования с герконовыми датчиками, что обеспечивает возможность контроля положения поршня в реальном времени.
Сферы применения
Стандартный пневмоцилиндр MAL широко применяется в различных отраслях промышленности, включая автоматизацию производственных линий, оборудование с ЧПУ, сборочные конвейеры и другие механические системы. Они используются для выполнения задач, требующих высокой точности и надежности, таких как управление зажимными механизмами, перемещение деталей на конвейерах, а также фиксация и блокировка компонентов.
Типы используемых материалов
Корпус пневмоцилиндров MAL выполнен из алюминиевого сплава, что обеспечивает легкость конструкции и устойчивость к коррозии. Хромированный шток цилиндра обладает высокой износостойкостью, что увеличивает срок службы устройства. Пневмоцилиндры рассчитаны на работу в условиях температуры от -10 до +80°C, что делает их пригодными для использования в различных климатических условиях и производственных средах.
Таким образом, пневматический цилиндр двустороннего действия серии MAL представляет собой надежное и универсальное устройство, подходящее для применения в самых разнообразных промышленных задачах. Его высокая производительность, долговечность и возможность адаптации под различные рабочие условия делают его незаменимыми элементами пневматических систем.
